存储数据容灾

方案介绍

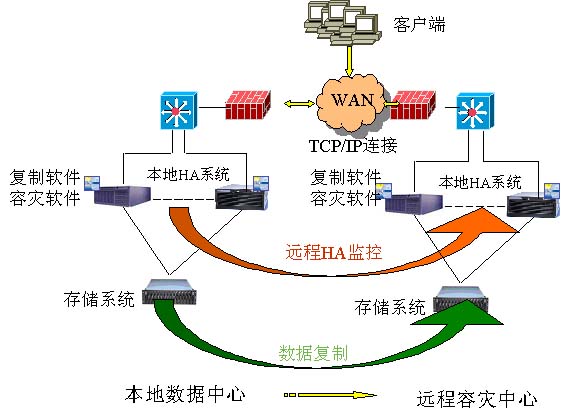

俗语说＂天有不测风云，人有旦夕祸福＂，信息系统可能因为天灾或人为因素等等意外事故，导致系统毁坏而长期无法运行，中断业务的正常运行，造成整个组织或企业在营运上的重大损失以至倒闭的风险。因此，每个组织或企业均应事先妥善做好规划，以期能够于平时达成防患于未然的效果，万一灾害不幸发生，也可以降低灾害所带来的损失与风险，达成组织或企业持续经营的目的。 潜在客户：大数据容量客户，存档数据居多。应用特点：支持近线和离线存储设备；可以和备份方案整合；共享离线存储设备，节省投资；显著减少备份数据，加快备份任务，节省备份空间。需求特点：数量巨大；历史存档数据占较大比重，不经常修改；比如集团客户、房地产企业、汽车客运站、民航、政府等客户。 组件 数量 复制部分 支持基于VVR的“复制方案” 软件部署方式 每个容灾节点需要配置VVR、VM和VCS软件 每容灾节点配置一个GCM和GCM DR 选件 DR 选件 使用VVR的节点选用 主要特点 异地容灾，能够进行应用级切换 集成于本地高可用系统之上，提高整体系统的可靠性

系统设计原则

1、高可用性：要求可靠性达到99.99%以上； 2、先进性：选用代表当今计算机及网络发展方向的先进设备、软件和技术； 3、兼容性：服务器要能够完全满足生产系统应用软件的需求； 4、可扩展性：易于增加新用户、新设备，易于与各类网络联接，随着业务量的逐步增加不断延展扩充； 5、高成熟性：具有一定的容灾容错能力，系统及各组成设备应有在金融行业生产系统成功使用的先例； 6、标准化：通讯协议和接口符合国际标准，所选用的网络技术应是今后发展的主流； 7、开放性：能容纳不同的厂家设备和不同的网络平台； 8、平稳实施：要充分考虑系统的实际情况，整个项目的实施不能影响生产系统的正常运行； 9、投资保护：要有合适的性能价格比，充分利用现有资源，保护投资。

容灾方案

1. 文件级别的备份

考虑到用户IT环境中除了数据库服务器和应用服务器以外，基本上属于文件级别的服务器。例如：Web服务器、其它类型的文件服务器等。

对于这些文件服务器，我们会直接使用Symantec Netbackup来实现对这些文件服务器的备份和恢复的功能。

2. 数据库级别的备份

用户的IT环境中涉及到了多种类型的数据库，如Oracle、MS SQL Server，Sybase等。为了确保这些数据库7 x 24小时的运行状态，我们提供了相应的数据库的备份接口，如Symantec Netbackup Oracle Agent、SQL Agent、Sybase Agent等，以满足数据库的在线备份和恢复的功能。

3. 基于硬件镜像的应用/数据库备份

我们这次为XX电网有限公司配置两台HP的XP1000企业存储服务器，分别放在二本部。我们利用Continuous Access XP数据复制软件实现本部数据到本部超高压局的数据异地异步实时复制。利用CA的即时数据镜像功能，可以在很短的时间内将一个逻辑卷的数据镜像到另外一个逻辑卷中。通过使用这种功能与NetBackup的结合，可以实现应用的快速在线备份和恢复，而且将备份对应用服务器的资源占用减小到最少。

技术优势

以HP公司XP10000和Symantec Netbackup为核心的解决方案在本项目上具有如下的技术优势：

（1）高可用性

保持业务的持续性是当今企业用户进行数据处理需要考虑的一个重要方面，也是企业用户在选择存储系统的重要指标。究其根本，保护业务持续性的重要手段就是提高存储系统的高可用性。高可用性系统必须能够解决各种导致系统失效的意外情况，保护业务应用在7x24小时的时间内不间歇运行。

HP公司的高端磁盘阵列是能够提供真正持续数据可用性的磁盘阵列，可以实现无停止操作和对所有用户数据的持续访问。磁盘阵列没有单部件故障点，因而即便设备出现故障也不会影响用户对数据的访问。磁盘阵列有部件和功能冗余性，可为磁盘阵列微处理器、控制存储、控制和数据总线、电源及制冷风扇提供全面容错性。磁盘阵列能够承受多种部件故障，并在此同时继续提供对存储数据的访问。

（2）高性能

系统性能反映到存储系统中主要是数据存取，交易完成的快慢和数据传输的速度。因为所有数据存储在一个磁盘阵列上，所以存储性能对整个系统的性能起着决定性作用。而这次整合系统中推荐的XP10000相比其它存储厂商的产品来说，最大的优势就在于他们无与伦比的数据存取性能。另外，HP公司在业界率先推出了更高性能的1 Gbps/2Gbps自适应光纤通道接口，实现了主机到存储的端到端的2Gb光纤连接。

（3）安全性

在SAN存储区域网中的存储设备通常会被多台主机设备所共享，这样，就存在着数据可能会被非法访问的危险。所以，用户在SAN环境下应使用一个绝对可靠的安全管理器，以防止数据的非法访问，达到光纤通道或存储区域网（SAN）环境中最大的数据安全性和完整性。HP公司的Secure Manager可以对用户的数据提供可靠的保障。它控制不同主机对不同LUN的访问，可以在阵列内设置LUN许可，以保护敏感的数据。作为一个附加特性，它还可以保护LUN不被未经授权的服务器或用户删除，不管是意外删除还是故意删除。

（4）开放性

采取开放的SAN的策略，为企业存储用户提供全面优化存储环境以便提高可用性、运作支持和实施灵活性所需的SAN规划、硬件、连接、管理和服务。惠普的SAN存储全面支持工业标准，惠普公司存储系统既与用户现有的系统相兼容，又能够与未来的技术动向保持一致。

通常，企业级用户的计算环境里，会存在着多种不同厂家的服务器。每个服务器要和存储系统相连。凭借在服务器和存储方面丰富的经验和技术，HP的开放SAN解决方案提供了完整的对多平台系统的支持。HP StorageWorks磁盘阵列可连接到开放系统环境，如HP-UX、Windows2000/NT、Solaris、Linux、AIX、Netware及许多其它操作系统。磁盘阵列还适于处理超大型数据库、数据仓库应用和数据采集应用。

（5）可扩展性

存储系统扩展性主要体现在I/O、系统容量等方面的扩展能力，良好的扩展能力为今后系统的平滑升级和能力提升预留了广泛的空间；同时也最大限度的保护用户的现有投资。

HP的StorageWorks系列阵列的联机热插拔架构也使“升级必须停机”的惯例成为历史，支持容量不同、磁盘转速不同的驱动器混合在一起使用，而且同一阵列中可以同时使用多种RAID方式。磁盘驱动器和高速缓存在升级时不会中断用户对数据的访问，对阵列性能的影响也很小。

而且由于整个存储系统网络是按照开放的存储局域网的架构设计，通过光纤交换机连接所有设备（包括服务器节点和存储节点）。所以从理论上来说，系统可以像网络一样自由在线扩展，充分满足用户存储容量迅速增长的需要。

（5）存储服务

中港云天拥有丰富的支持服务经验、高科技人才以及专门针对顾客需求而设计的各项服务，大大有利于提高企业运作的灵活性。

提供专业性的服务，以适应用户的特定需求，提供全系列的技术服务，从计划到系统集成，从系统设计、实施到后续维护管理，全面协助用户的投资获得最大的效益，增加系统和应用的可用性，提高系统管理员的工作效率。
